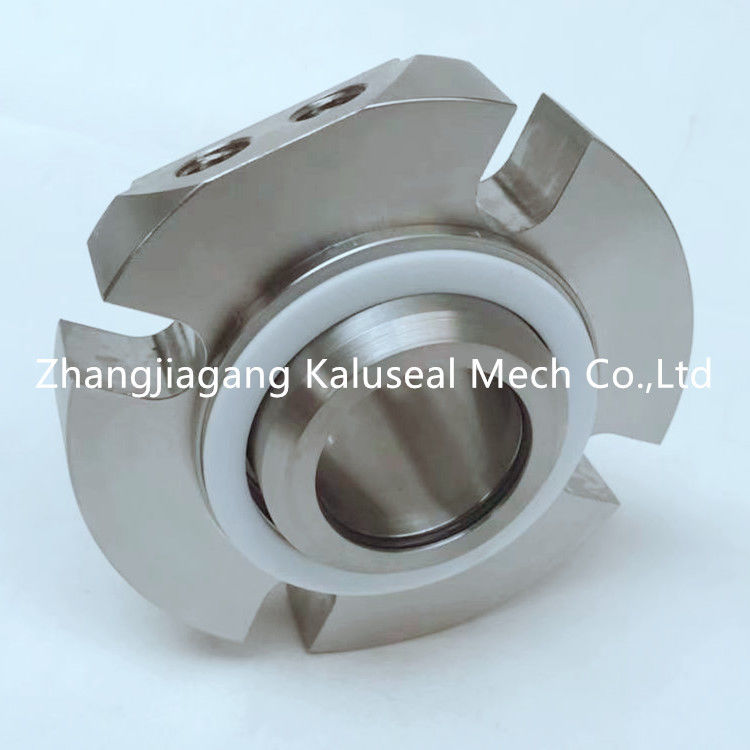

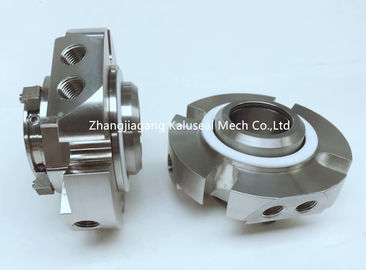

КЛ-КХС10 соответствующее к уплотнению патрона кассеты Честертон С10 одиночному
Подробная информация о продукте
| модель: | КЛ-КХС10 | Механическое уплотнение: | уплотнение патрона |
|---|---|---|---|
| Тип: | Одиночное уплотнение патрона | Размер: | 25-120мм или 1,0" - 4,625" |
| Материал сторон уплотнения: | Автомобиль, Сик, Ссик, ТК | Ключевые слова: | Уплотнение патрона Честертон С10 механическое |
| Температура: | -20℃~220℃ | Давление: | 2.5Мпа |
| Код ХС: | 8484200090 | Место происхождения: | Жангджзяганг, Китай (материк) |
| Выделить |
16m / уплотнение патрона с одиночное,уплотнение патрона 120мм одиночное |
||
Описание продукта
КЛ-КХС10 соответствующее к уплотнению патрона кассеты высокой эффективности Честертон С10 одиночному
Особенности:
Одиночное уплотнение
Оптимизированный дизайн уплотнения для шириной с объект пользы
2-шаг «болт-и-идет» установка
4-ое запечатывание поколения совмещает технологию с эффективностью потока операций
Рабочий диапазон:
Температура: -20℃~220℃
Скорость: ≤16м/с
Давление: ≤2.5Мпа
Диаметр вала: 25-120мм или 1,0" - 4,625"
Материал:
Роторная сторона: Углерод/Сик/ТК
Кольцо Стат: Сик/ТК
Чертеж продукта:
| Размер/дюйм | Д5 | Д4 | Д3 | С20 | С10 | Л2 | Минута г | Х | Л3 | |||
| максимальный | минута | максимальный | Минута Л1 | Минута Л1 | 3/8" | 1/2» | 5/8" | |||||
| 1,000 | 4,10 | 1,63 | 2,01 | 1,57 | 1,88 | 0,51 | 2,05 | 2,88 | 0,44 | 1,20 | ||
| 1,125 | 4,10 | 1,75 | 2,04 | 1,69 | 1,88 | 0,51 | 2,05 | 2,88 ** | 0,44 | 1,20 | ||
| 1,125 операционная система | 4,50 | 2,63 | 2,94 | 1,69 | 1,82 | 0,51 | 2,05 | 3,71 | 0,44 | 1,20 | ||
| 1,250 | 4,10 | 1,88 | 2,27 | 1,83 | 1,88 | 0,51 | 2,05 | 3,13 | 0,44 | 1,20 | ||
| 1,375 | 4,40 | 2,00 | 2,33 | 1,94 | 1,88 | 0,51 | 2,05 | 3,14 ** | 3,33 ** | 0,57 | 1,20 | |
| 1,375 операционная система | 5,40 | 2,81 | 3,00 | 1,94 | 1,82 | 0,51 | 2,05 | 4,03 | 0,44 | 1,21 | ||
| 1,5 | 4,50 | 2,25 | 2,44 | 2,19 | 1,97 | 0,53 | 2,11 | 3,31 ** | 3,55 ** | 0,57 | 1,20 | |
| 1,625 | 5,00 | 2,38 | 2,70 | 2,31 | 1,97 | 0,53 | 2,11 | 3,49 ** | 3,68 ** | 0,57 | 1,20 | |
| 1,750 | 5,50 | 2,50 | 2,81 | 2,44 | 1,97 | 0,53 | 2,11 | 3,61 ** | 3,8 ** | 0,57 | 1,20 | |
| операционная система 1,75 | 6,64 | 3,50 | 3,75 | 2,44 | 1,97 | 0,53 | 2,11 | 5,38 | 5,50 | 0,57 | 1,20 | |
| 1,875 | 5,50 | 2,63 | 2,94 | 2,56 | 1,97 | 0,53 | 2,11 | 3,74 ** | 3,93 ** | 0,57 | 1,20 | |
| 1,875 операционная система | 5,99 | 3,56 | 3,81 | 2,56 | 1,97 | 0,53 | 2,11 | 5,00 | 0,57 | 1,20 | ||
| 2,000 | 5,50 | 2,75 | 3,19 | 2,69 | 1,97 | 0,53 | 2,11 | 3,99 | 4,12 | 0,57 | 1,20 | |
| 2,125 | 6,00 | 2,88 | 3,44 | 2,81 | 1,97 | 0,53 | 2,11 | 4,24 | 4,37 | 4,49 ** | 0,69 | 1,20 |
| 2,125 операционная система | 6,99 | 3,88 | 4,25 | 2,81 | 1,66 | 0,00 | 2,42 | 4,49 | 5,25 | 0,69 | 1,51 | |
| 2,25 | 6,00 | 3,00 | 3,56 | 2,94 | 1,97 | 0,53 | 2,11 | 4,36 | 4,49 | 4,61 ** | 0,69 | 1,20 |
| 2,375 | 6,00 | 3,13 | 3,62 | 3,06 | 1,97 | 0,53 | 2,11 | 4,42 | 4,55 | 4,68 ** | 0,69 | 1,20 |
| 2,5 | 6,50 | 3,25 | 3,81 | 3,19 | 1,97 | 0,53 | 2,11 | 4,61 | 4,74 | 4,86 ** | 0,69 | 1,20 |
| 2,5 операционная система | 7,77 | 4,50 | 4,75 | 3,19 | 1,97 | 0,53 | 2,11 | 6,63 | 6,75 ** | 0,69 | 1,20 | |
| 2,625 | 6,50 | 3,38 | 3,94 | 3,31 | 1,97 | 0,53 | 2,11 | 4,86 | 4,99 | 5,11 | 0,69 | 1,20 |
| 2,625 операционная система | 6,99 | 4,55 | 4,88 | 3,31 | 1,97 | 0,53 | 2,11 | 5,88 | 6,00 | 0,69 | 1,20 | |
| 2,75 | 7,70 | 3,75 | 4,36 | 3,67 | 2,50 | 0,83 | 2,50 | 5,42 | 5,55 ** | 0,69 | 1,60 | |
| 2,875 | 7,83 | 3,88 | 4,50 | 3,79 | 2,50 | 0,83 | 2,50 | 5,50 | 5,62 ** | 0,69 | 1,60 | |
| 3 | 7,94 | 4,00 | 4,69 | 3,91 | 2,50 | 0,83 | 2,50 | 5,65 | 5,77 ** | 0,69 | 1,60 | |
| 3,125 | 7,99 | 4,13 | 4,80 | 4,04 | 2,50 | 0,83 | 2,50 | 5,80 | 5,92 ** | 0,69 | 1,60 | |
| 3,25 | 8,19 | 4,25 | 4,94 | 4,16 | 2,50 | 0,83 | 2,50 | 5,93 | 6,05 ** | 0,69 | 1,60 | |
| 3,375 | 8,30 | 4,38 | 5,05 | 4,29 | 2,50 | 0,83 | 2,50 | 6,02 | 6,14 ** | 6,27 | 0,69 | 1,60 |
| 3,5 | 8,44 | 4,50 | 5,19 | 4,41 | 2,50 | 0,83 | 2,50 | 6,18 | 6,31 ** | 6,43 | 0,81 | 1,60 |
| 3,625 | 8,49 | 4,63 | 5,30 | 4,54 | 2,50 | 0,83 | 2,50 | 6,31 | 6,44 ** | 6,56 | 0,81 | 1,60 |
| 3,75 | 8,71 | 4,75 | 5,39 | 4,66 | 2,50 | 0,83 | 2,50 | 6,38 | 6,51 ** | 6,63 | 0,81 | 1,60 |
| 3,875 | 8,84 | 4,88 | 5,51 | 4,79 | 2,50 | 0,83 | 2,50 | 6,52 | 6,54 ** | 6,77 | 0,81 | 1,60 |
| 4 | 8,96 | 5,00 | 5,69 | 4,91 | 2,50 | 0,83 | 2,50 | 6,66 | 6,78 ** | 6,91 | 0,81 | 1,60 |
| 4,125 | 8,99 | 5,13 | 5,80 | 5,04 | 2,50 | 0,83 | 2,50 | 6,79 | 6,9 ** | 7,03 | 0,81 | 1,60 |
| 4,25 | 8,99 | 5,25 | 5,94 | 5,16 | 2,50 | 0,83 | 2,50 | 6,91 | 7,04 ** | 7,16 | 0,81 | 1,60 |
| 4,375 | 9,33 | 5,38 | 6,06 | 5,29 | 2,50 | 0,83 | 2,50 | 7,03 | 7,15 ** | 7,29 | 0,81 | 1,60 |
| 4,5 | 9,49 | 5,50 | 6,19 | 5,41 | 2,50 | 0,83 | 2,50 | 7,18 | 7,3 ** | 7,43 | 0,81 | 1,60 |
| 4,625 | 9,49 | 5,63 | 6,31 | 5,40 | 2,50 | 0,83 | 2,50 | 7,28 | 7,4 ** | 7,53 | 0,81 | 1,60 |
| Размер/метрическое | Д5 | Д4 | Д3 | С20 | С10 | Л2 | Минута г | Х | Л3 | |||
| максимальный | минута | максимальный | Минута Л1 | Минута Л1 | 10мм | 12мм | 16мм | |||||
| 25 | 104,0 | 41,0 | 51,1 | 39,9 | 48,0 | 13,0 | 52,0 | 73 ** | 11,5 | 30,4 | ||
| 28 | 104,0 | 44,0 | 51,8 | 42,4 | 48,0 | 13,0 | 52,0 | 73,0 | 13,5 | 30,4 | ||
| 30 | 104,0 | 46,0 | 56,6 | 44,5 | 48,0 | 13,0 | 52,0 | 78,0 | 13,5 | 30,4 | ||
| 32 | 104,0 | 48,0 | 57,7 | 46,5 | 48,0 | 13,0 | 52,0 | 80,0 | 13,5 | 30,4 | ||
| 33 | 113,0 | 49,0 | 58,8 | 47,4 | 48,0 | 13,0 | 52,0 | 80,0 | 83,0 ** | 15,0 | 30,4 | |
| 35 | 111,0 | 51,0 | 59,2 | 49,4 | 48,0 | 13,0 | 52,0 | 82,0 | 83,7 ** | 15,0 | 30,4 | |
| 38 | 114,0 | 57,2 | 62,0 | 55,6 | 50,0 | 13,5 | 54,0 | 84,0 | 89,9 ** | 13,5 | 30,4 | |
| 40 | 127,0 | 60,0 | 68,3 | 57,5 | 50,0 | 13,5 | 54,0 | 89,2 | 91,7 ** | 13,5 | 30,4 | |
| 43 | 127,0 | 63,0 | 68,8 | 60,5 | 50,0 | 13,5 | 54,0 | 91,9 | 94,7 ** | 13,5 | 30,4 | |
| 45 | 140,0 | 65,0 | 73,4 | 62,5 | 50,0 | 13,5 | 54,0 | 94,2 | 96,8 ** | 13,5 | 30,4 | |
| 48 | 140,0 | 68,0 | 73,8 | 65,5 | 50,0 | 13,5 | 54,0 | 97,0 | 99,8 ** | 13,5 | 30,4 | |
| 50 | 140,0 | 70,0 | 78,5 | 67,5 | 50,0 | 13,5 | 54,0 | 99,3 | 101,9 ** | 17,5 | 30,4 | |
| 53 | 153,0 | 75,0 | 83,6 | 72,5 | 50,0 | 13,5 | 54,0 | 104,4 | 106,4 ** | 112 ** | 17,5 | 30,4 |
| 55 | 153,0 | 75,0 | 83,6 | 72,5 | 50,0 | 13,5 | 54,0 | 104,4 | 106,4 ** | 112 ** | 17,5 | 30,4 |
| 60 | 153,0 | 80,0 | 92,2 | 77,8 | 50,0 | 13,5 | 54,0 | 112,8 | 114,8 | 118,9 ** | 17,5 | 30,4 |
| 65 | 164,0 | 88,9 | 100,1 | 84,2 | 50,0 | 13,5 | 54,0 | 124,0 | 126,0 | 129,8 ** | 17,5 | 30,4 |
| 70 | 196,0 | 95,0 | 110,0 | 93,0 | 63,0 | 21,0 | 63,0 | 137,0 | 141 ** | 17,0 | 41,0 | |
| 75 | 202,0 | 104,0 | 119,0 | 99,0 | 63,0 | 21,0 | 63,0 | 143,0 | 147 ** | 17,0 | 41,0 | |
| 80 | 203,0 | 109,0 | 122,0 | 103,0 | 63,0 | 21,0 | 63,0 | 150,0 | 154 ** | 17,0 | 41,0 | |
| 85 | 211,0 | 114,0 | 128,0 | 109,0 | 63,0 | 21,0 | 63,0 | 152,0 | 156 ** | 161,0 | 20,0 | 41,0 |
| 90 | 214,0 | 119,0 | 132,0 | 113,0 | 63,0 | 21,0 | 63,0 | 160,0 | 164,0 | 168,0 | 20,0 | 41,0 |
| 95 | 221,0 | 124,0 | 137,0 | 118,0 | 63,0 | 21,0 | 63,0 | 161,0 | 165 ** | 170,0 | 20,0 | 41,0 |
| 100 | 228,0 | 129,0 | 144,0 | 125,0 | 63,0 | 21,0 | 63,0 | 168,0 | 172 ** | 177,0 | 20,0 | 41,0 |
| 110 | 237,0 | 137,0 | 154,0 | 134,0 | 63,0 | 21,0 | 63,0 | 178,0 | 182 ** | 186,0 | 20,0 | 41,0 |
| 120 | 266,0 | 146,0 | 164,0 | 144,0 | 63,0 | 21,0 | 63,0 | 187,0 | 191 ** | 196,0 | 20,0 | 41,0 |
Какой продукт мы поставляем?
Мы конструируем и уплотнения изготовителя механические, поставляющ советовать с проблемы и ремонтных услуг запечатывания.
Уплотнения толкателя весны, уплотнения резиновой мембраны механические, мембрана ПТФЭ уплотнение механическое, уплотнения уплотнений мембраны металла, уплотнений патрона, смесителя & агитатора, уплотнения сухого газа; Запасные части с материальными кремниевым карбидом, карбидом вольфрама, углеродом, керамическим, резиновым, колцеобразные уплотнения и части нержавеющей стали
Фиксирующ и прикладывающ направления механических уплотнений
1) Выберите соотвествующее механическое уплотнение соответствовать материалам согласно условиям работы и оборудованию главной машины.
2) радиальное действующее отступление для вала (рукава вала) установленного механического уплотнения будет 0.04мм максимумом
пока значение аксиального перемещения ротора будет не больше чем 0.1мм.
3) крышка уплотнения (или крышка вала) неподвижного кольца установленных механических уплотнений, вертикальной степени уплотнения
сторона должна быть 0.04мм максимумом.
4) при установке механических уплотнений, вала (рукава вала), камеры уплотнения, стороны уплотнения так же, как механического уплотнения
необходимо очистить для того чтобы держать от любого средства к герметизировать части.
5) транспортируя средство излишек высокой или низкой температуры, с средством которое легкий огонь задвижки, легким для взрыва.
Родственные стандарты механического уплотнения необходимо сослаться для того чтобы принять соотвествующие измерения как гасят, полоскать, коолонг и
филтратинг.
6) смазку Аппроприкате необходимо выбрать когда механическое уплотнение установлено. Размер рассрочки механического
уплотнение необходимо гарантировать к инструкции рассрочки.
7) перед машиной начинает побежать, герметичный отсек будет полон смазанных средства и колодца. Сухое трение
что может привести к повреждению герметичности запрещенный строгие.
Доставка:
1. Если продукты, то мы имеем в магазине, мы отправим его вне КАК МОЖНО СКОРЕЕ после получать оплату.
2. Если продукты которые были подгоняны, мы завершат продукцию в пределах определенный период времени, и отправляют его вне в первый раз.
3. Также мы можем отправить вашим кчетом доставки если вы хотите.
4. Мы имеем разнообразие пути отправить товары, обычно ДХЛ, Федерал Экспресс, ТНТ, УПС будем нормальными путями. Если вы требуете пользы курьера, то пожалуйста сообщите нас заранее.
